ACHENBACH-HAUBEN
MAßEder Kunststoffhauben
Die Kunststoffhauben haben folgende Maße:
| NR. | Bandbreite (a) | Gerüstbreite (b) | Radius (r) | Gewicht/Haube (kg) | Erforderl. Befestigung pro Haube* | Gewicht Befestigung pro Haube (kg) |
|---|---|---|---|---|---|---|
| 1 | 400 | 700 | 350 | 3,6 | je 1 SB / Haube | 0,5 |
| 2 | 500 | 800 | 400 | 4,0 | je 1 SB / Haube | 0,5 |
| 3 | 650 | 950 | 475 | 4,5 | je 1 SB / Haube | 0,5 |
| 4 | 800 | 1150 | 575 | 5,3 | je 2 UB / Haube | 1,0 |
| 5 | 1000 | 1350 | 675 | 6,0 | je 2 UB / Haube | 7,4 |
| 6 | 1200 | 1600 | 800 | 7,0 | je 2 UB / Haube | 7,6 |
| 7 | 1400 | 1800 | 900 | 7,7 | je 2 UB / Haube | 7,7 |
| Spec | 2400 | 1200 | 10 | je 2 UB / Haube |
ACHENBACH-HAUBEN

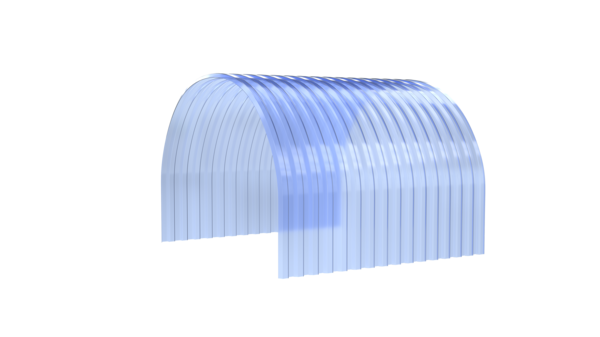

Organit hooded conveyor belt covers
The finished covers made of transparent natural hard PVC in sheet pile profile 70/18 have the following features:
- Hardly inflammable DIN 4102
- Impact resitant DIN 7748
- Chemically resistant DIN 16929
- Maintenance free
- Low weight
- Convenient handling

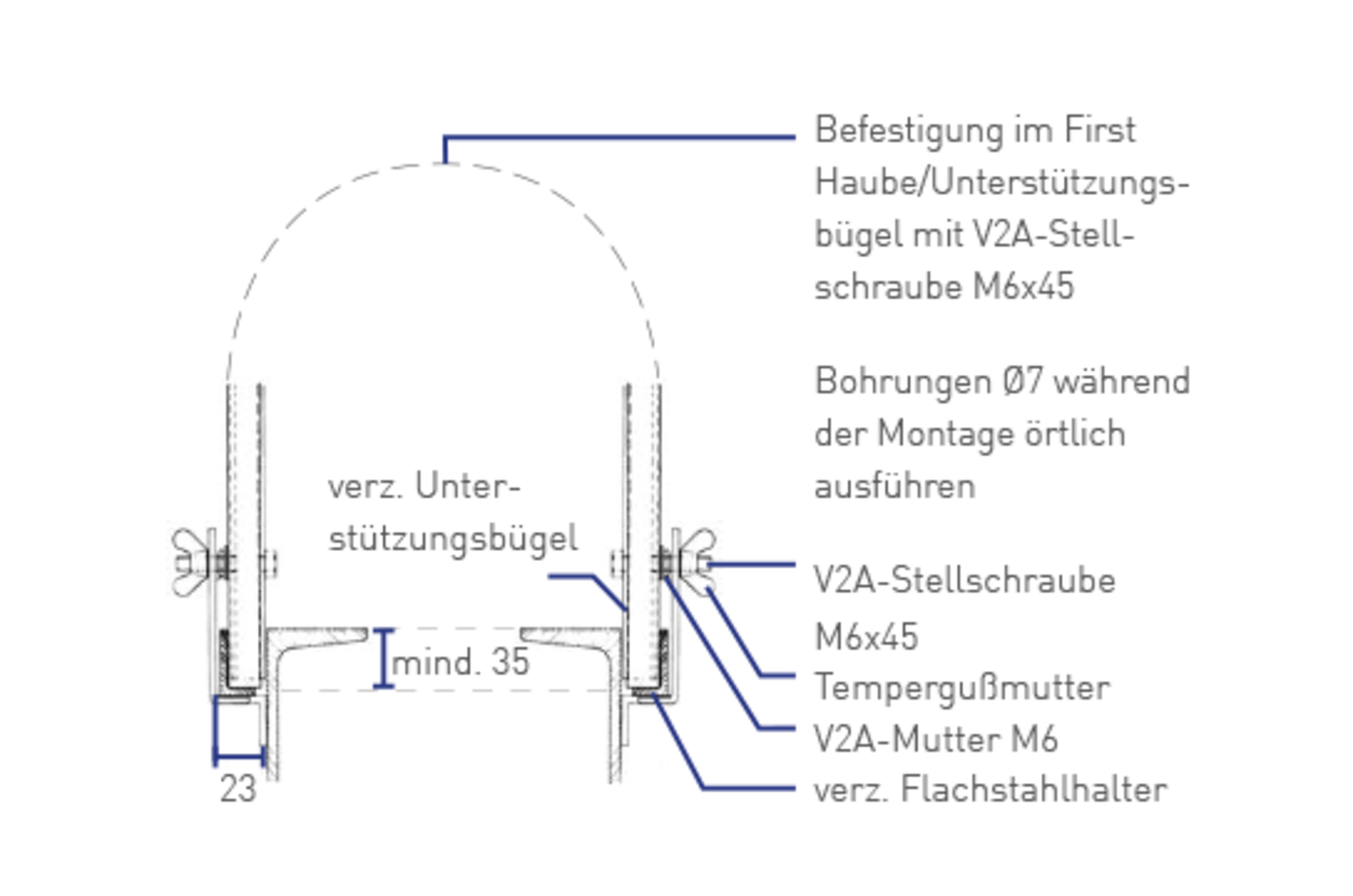

Befestigungen für Hauben Nr. 5
Spec Typ UB (Unterstützungsbügel)
Bei Hauben Nr. 5 bis Spec verzinkte oder Edelstahl-Unterstützungsbügel mit verz./V2A-Befestigungsmaterial.
Das Auflager am Fußpunkt der Organit-Hauben besteht aus bauseitigen durchlaufenden Stahlprofilen, wodurch ein Ausweichen der Haube verhindert wird.

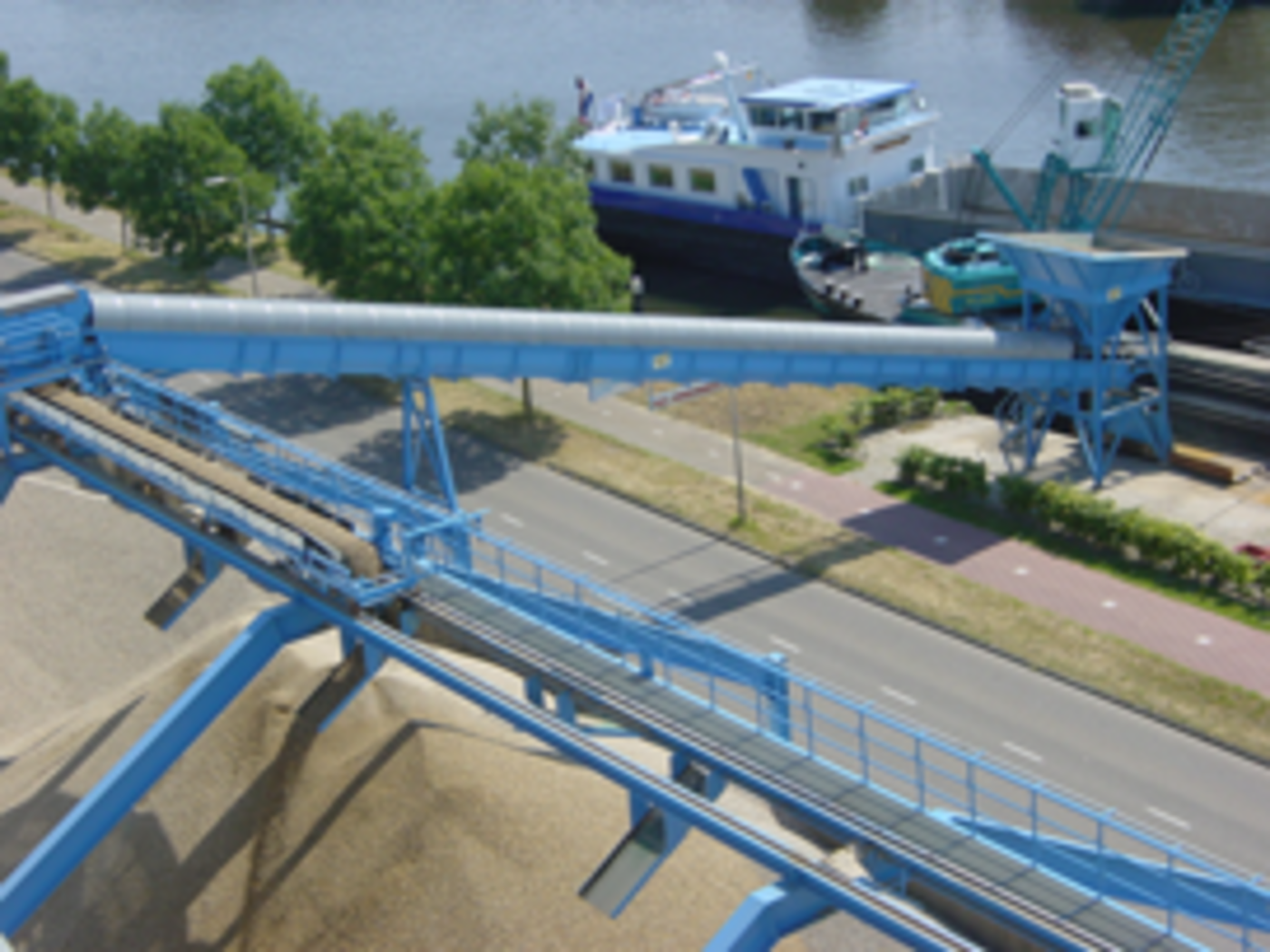

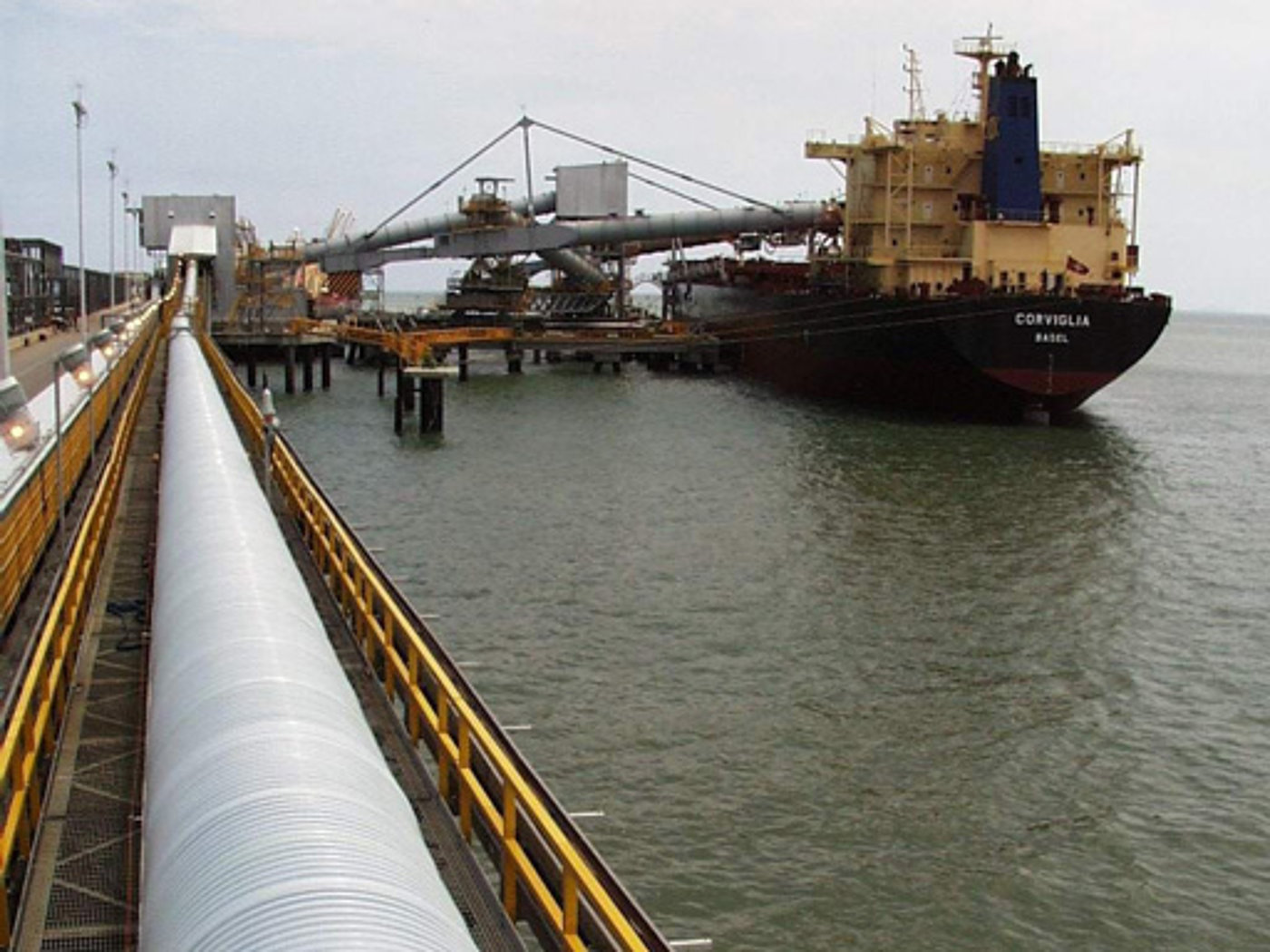

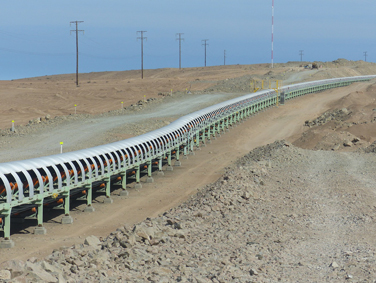

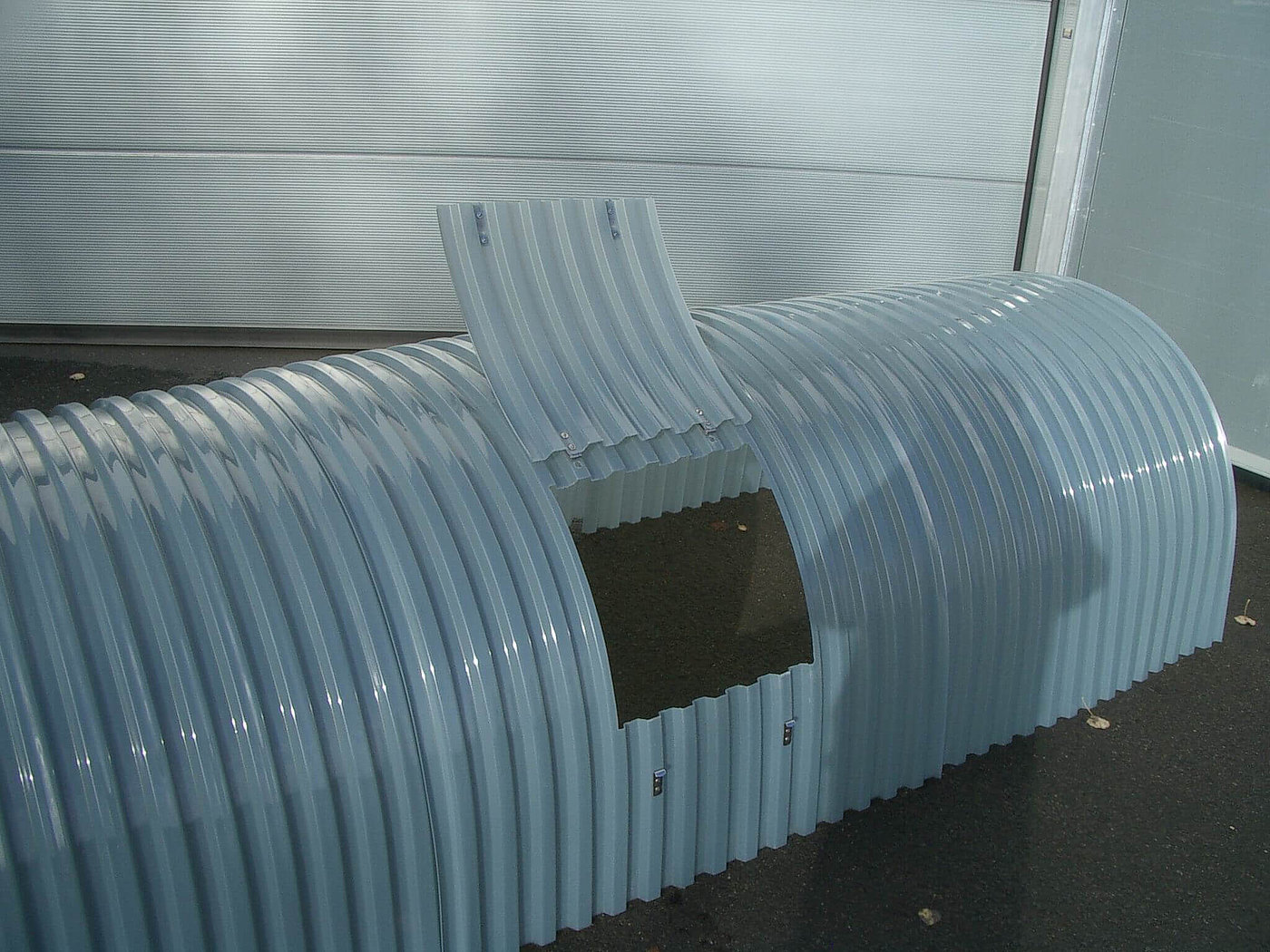

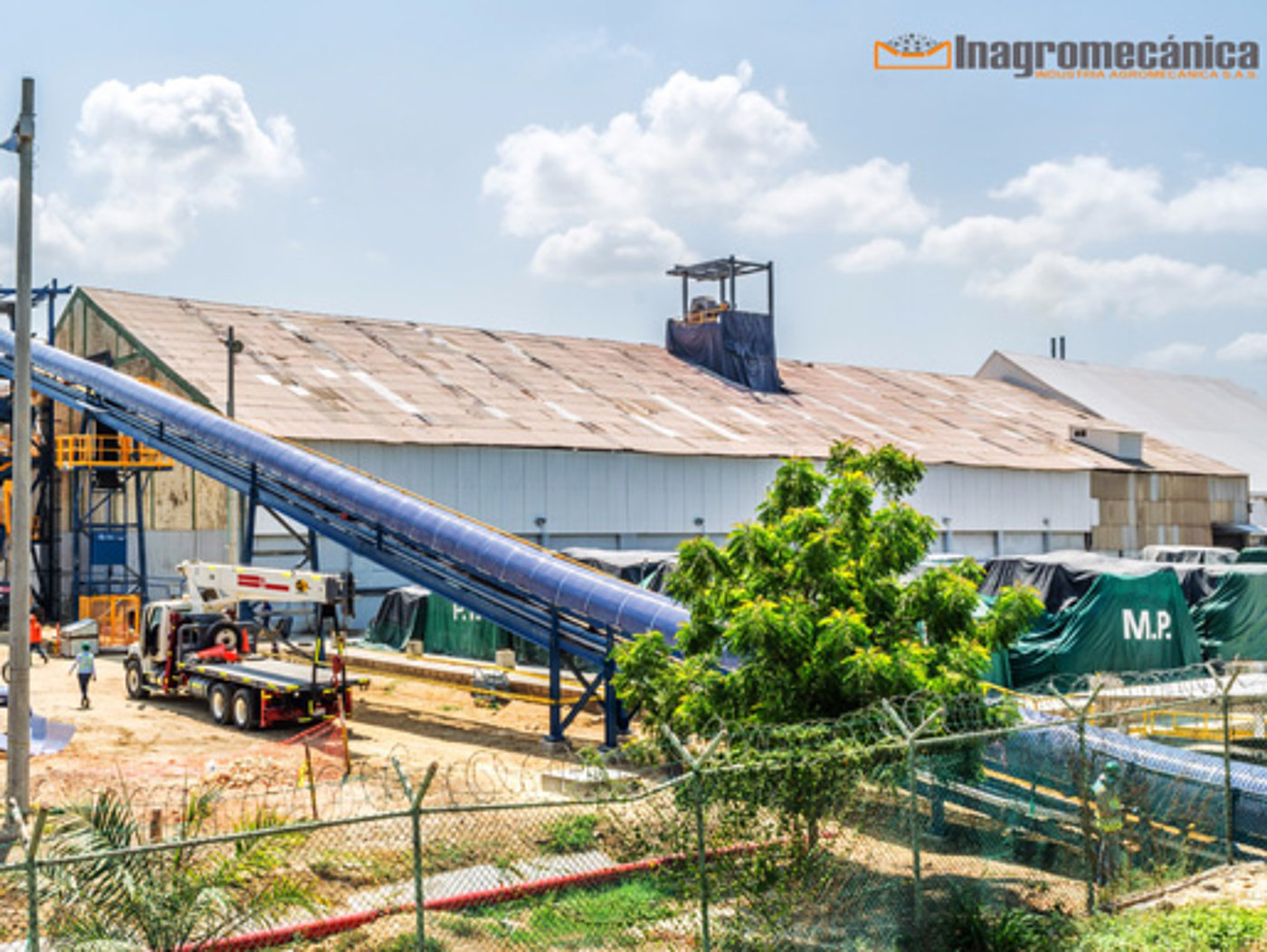

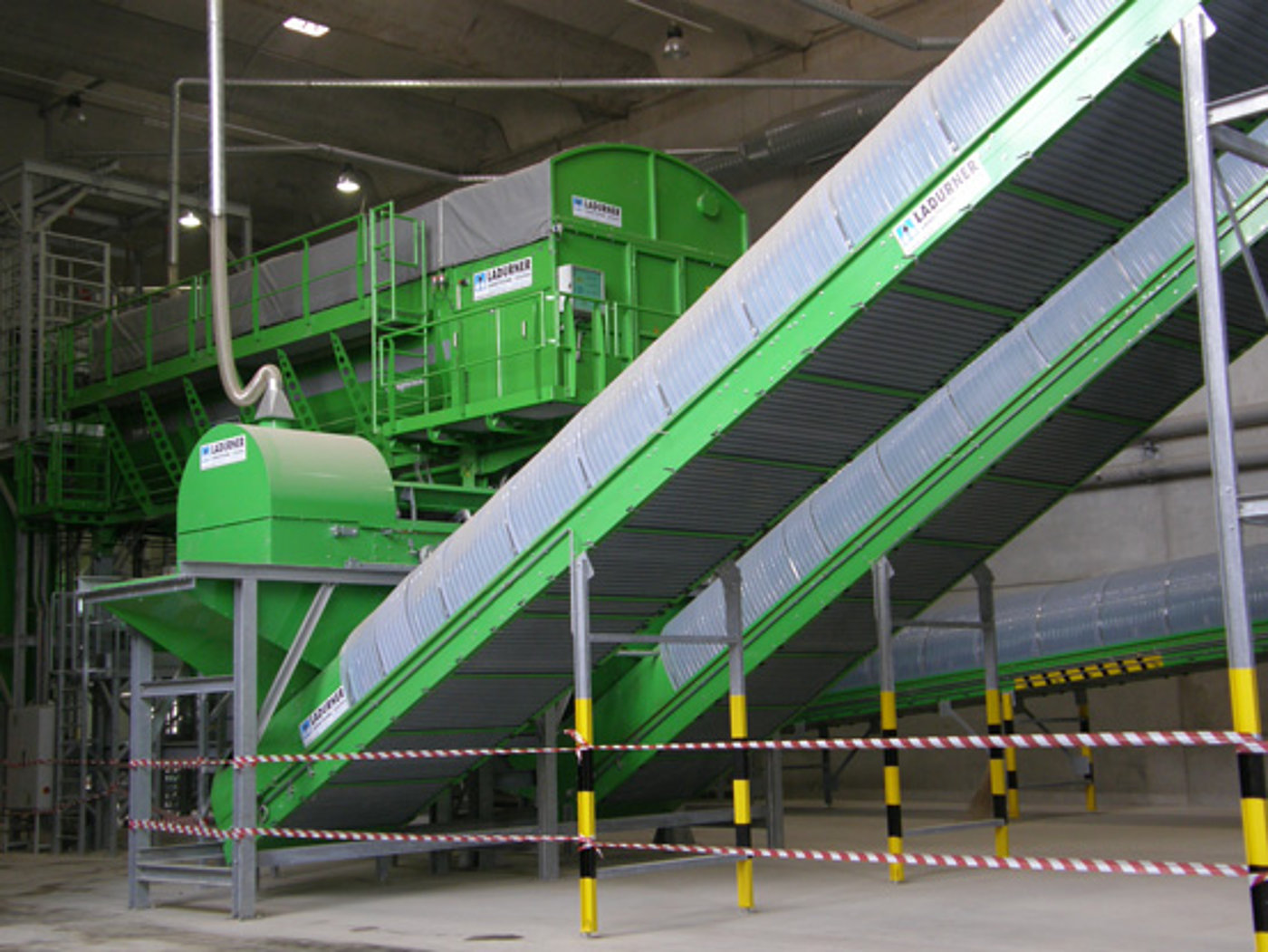

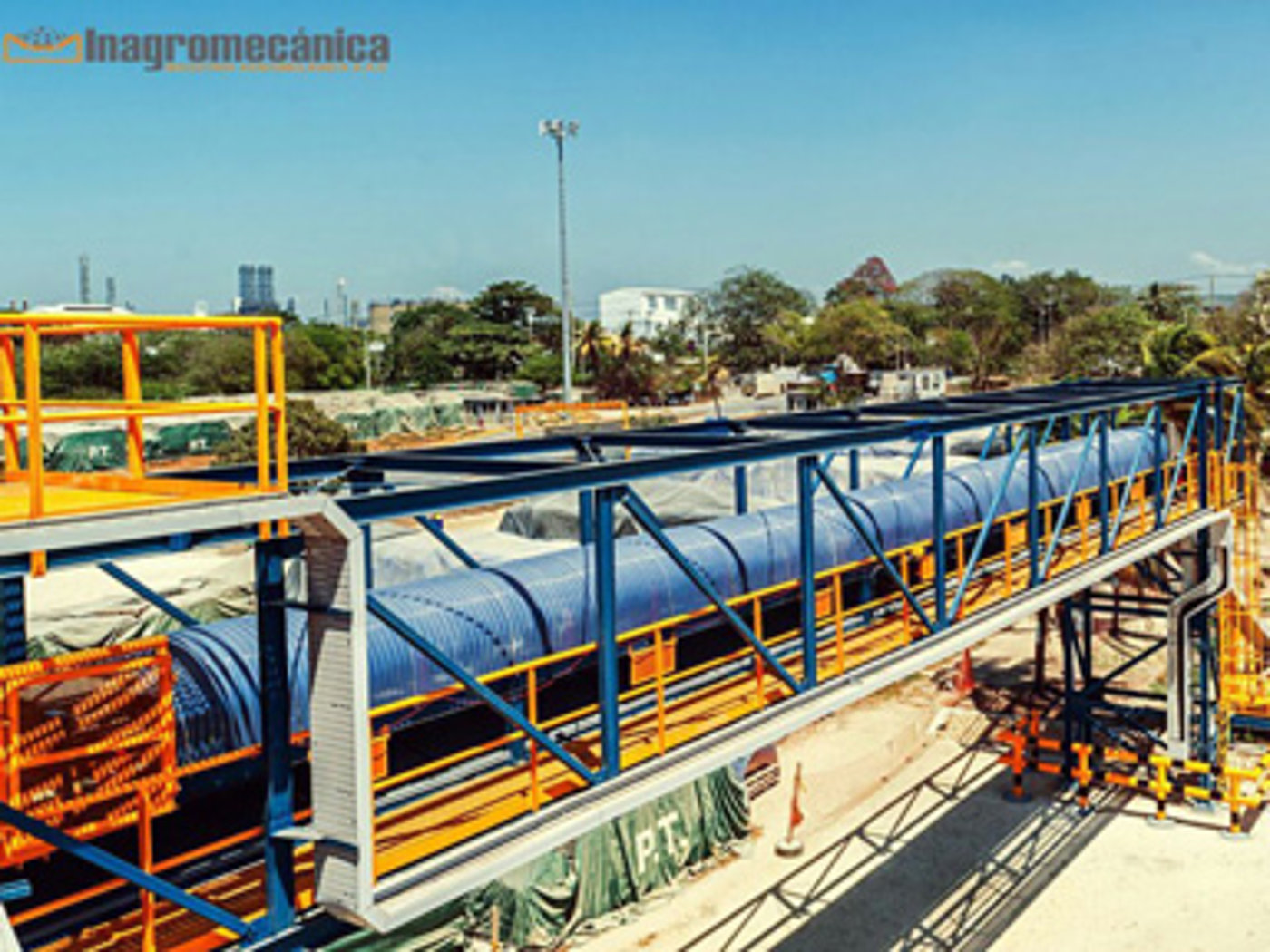

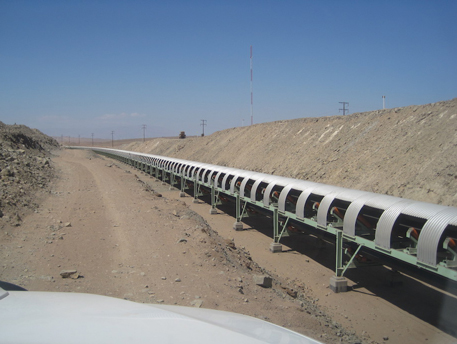

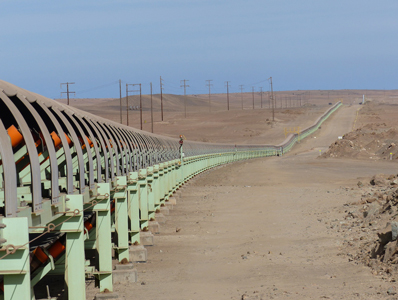

impressionen
